钢铁标准解析:11MnNiMoDR钢板 表示方法 执行标准 交货状态 化学成分 力学性能 工艺性能 试验方法 探伤检测 表面质量 验收规则等

联系人

联系人:张晨

手机:13803863853

QQ:846297862

产品详情 PRODUCT DETAILS

一、11MnNiMoDR钢板牌号表示方法:

11MnNiMoDR是压力容器钢板的一种,属于低温容器用钢板。

在11MnNiMoDR中:

“11”是指平均含碳量为0.11%,

“MnNiMo”是指合金元素—锰、镍、钼,

“DR”是低温容器“低”和“容”的汉语拼音首字母。



二、11MnNiMoDR钢板的执行标准:

GB/T 713.3-2023。


三、11MnNiMoDR钢板的交货状态:

淬火+回火


四、11MnNiMoDR钢板的化学成分:

1.钢的牌号和化学成分(熔炼分析)应符合表1的规定。

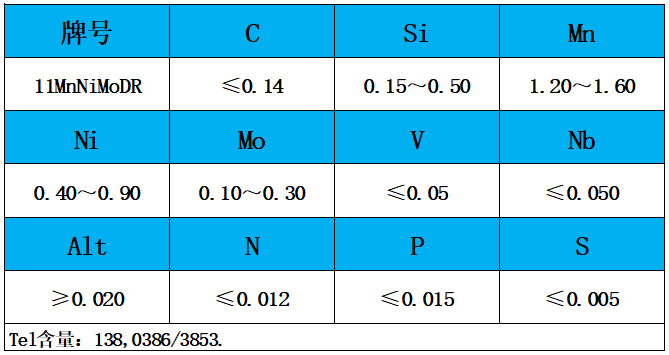

表1 化学成分(质量分数)/%

表1 化学成分.jpg

注:1)当采用酸溶铝(Als)**Alt时,Als含量应不小于0.015%;当钢中Nb+V+Ti≥0.015%时,Al含量不作要求。

2)当钢板厚度小于12mm时,Mo含量下限不作要求。

2.成品钢板的化学成分允许偏差应符合GB/T 713.1的规定。


五、11MnNiMoDR钢板的力学性能和工艺性能:

1.钢板的各项力学性能、工艺性能一般要求应符合GB/T 713.1的规定。

2.钢板的拉伸试验、夏比(V型缺口)低温冲击试验、弯曲试验应符合表2的规定。

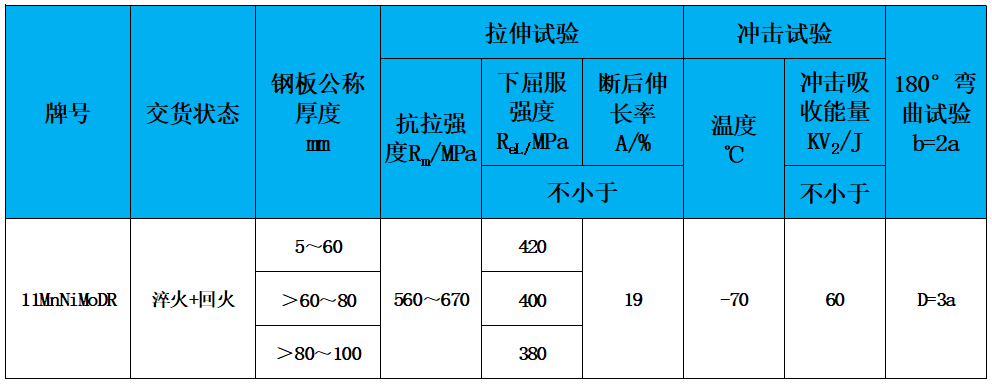

表2 力学性能和工艺性能

表2 力学性能.jpg

注:1)当屈服现象不明显时,采用规定塑性延伸强度Rp0.2。

2)a为试样厚度;b为试样宽度;D为弯曲压头直径。

3.经供需双方协商,并在合同中注明,钢板的低温冲击吸收能量可按高于表2的值交货,具体值在合同中注明。

4.当供方保证弯曲合格时,可不做弯曲试验。

5.根据需方要求,对厚度大于36mm的钢板可增加一组在钢板厚度1/2处取样的冲击试验,其试验温度和冲击吸收能量合格值应在合同中注明。

6.根据需方要求,对厚度大于36mm的钢板可附加落锤试验,试验按GB/T 6803进行,采用P-2型试样,无塑性转变(NDT)温度的合格指标应在合同中注明。


六、11MnNiMoDR钢板的订货内容:

钢板的订货内容应符合GB/T 713.1的规定。


七、11MnNiMoDR钢板的尺寸、外形、重量:

钢板的尺寸、外形、重量应符合GB/T 713.1的规定。


八、11MnNiMoDR钢板的制造方法:

钢板的制造方法应符合GB/T 713.1的规定。


九、11MnNiMoDR钢板的无损检测:

1.厚度大于16mm的淬火加回火状态交货的钢板,供方应逐张进行超声检测。

2.其他厚度钢板经供需双方协商也可逐张进行超声检测。

3.超声检测按NB/T 47013.3执行,合格级别不低于Ⅰ级,如有特殊要求在合同中注明。


十、11MnNiMoDR钢板的表面质量:

钢板的表面质量应符合GB/T 713.1的规定。


十一、11MnNiMoDR钢板的试验方法:

1.钢的化学成分试验一般按GB/T 4336、GB/T 20123、GB/T 20125或通用的化学分析方法进行,仲裁时按GB/T 223.3、GB/T 223.9、GB/T 223.12、GB/T 223.17、GB/T 223.23、GB/T 223.26、GB/T 223.40、GB/T 223.63、GB/T 223.68、GB/T 223.69、GB/T 223.76的规定进行。

2.每批钢板的检验项目的试验方法应符合表3的规定。

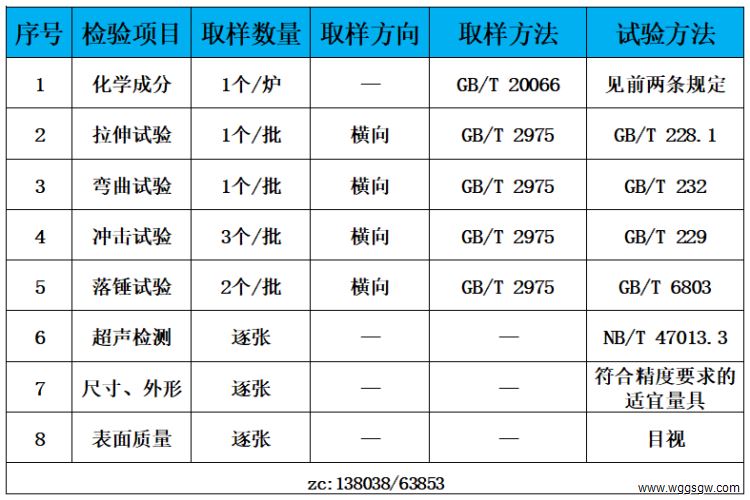

表3 检验项目、取样数量、取样方法、取样方向及试验方法

表3 检验标准.jpg

注:1)对于厚度大于40mm的钢板,冲击试样的轴线应位于厚度1/4处。

2)落锤检测的范围:对厚度大于36mm的钢板可附加落锤试验,试验按GB/T 6803进行,采用P-2型试样,无塑性转变(NDT)温度的合格指标应在合同中注明。

3)超声检测的范围按无损检测的标准规定。


十二、11MnNiMoDR钢板的检验规则:

1.11MnNiMoDR钢板的检查和验收:

钢板的检查和验收由供方质量检验部门进行。

2.11MnNiMoDR钢板的组批规则:

1)钢板应成批验收。每批应由同一牌号、同一炉号、同一厚度、同一热处理制度的钢板组成,每批重量不大于30t,单张重量超过30t的钢板按单张组批。

2)根据需方要求,供需双方协议,厚度大于16mm的钢板可逐热处理张进行力学性能检验。

3)11MnNiMoDR钢板应逐热处理张进行力学性能试验。

3.11MnNiMoDR钢板的取样数量、取样方向及取样方法:

每批钢板的取样数量、取样方向及取样方法应符合表3的规定。

4.11MnNiMoDR钢板的复验与判定规则:

钢板的复验和判定规则应符合GB/T 713.1的规定。

5.11MnNiMoDR钢板的数值修约:

钢板的数值修约规则应符合GB/T 713.1的规定。


十三、11MnNiMoDR钢板的包装、标志及质量证明书:

钢板的包装、标志及质量证明书应符合GB/T 713.1的规定。
