一、Q400GMDR钢板牌号表示方法:
Q400GMDR钢板是压力容器钢板的一种,属于低温性能的高锰钢。
在Q400GMDR中:
“Q”是指屈服强度的“屈”字汉语拼音首字母;
“400”是指钢板规定的*小屈服强度,单位为兆帕(MPa),为规定塑性延伸强度Rp0.2;
“GM”是指“高锰”中“高”和“锰”字汉语拼音首字母;
“DR”是指“低温容器”中“低”和“容”字汉语拼音首字母。
二、Q400GMDR钢板的执行标准:
GB/T 713.5-2023。
三、Q400GMDR钢板的交货状态:
钢板以热机械轧制状态交货。
四、Q400GMDR钢板的牌号和化学成分:
1.钢的牌号和化学成分(熔炼分析)应符合表1的规定。
表1 化学成分(质量分数)/%
2.为改善钢的性能,可添加表1之外的其他合金元素,如Ni、Mo、Nb、V、Ti、Al等,且Ni≤1.0%、Mo≤0.30%、Nb+V+Ti≤0.30%,Alt≤0.10%,并在质量证明书中注明相应元素含量。当Ni≥0.30%时,Cu可低于0.30%。
3.成品钢板的化学成分允许偏差应符合GB/T 713.1的规定。
五、Q400GMDR钢板的力学性能和工艺性能:
1.钢板的力学性能和工艺性能一般要求应符合GB/T 713.1的规定。
2.钢板的力学性能和工艺性能应符合表2的规定。
3.经供需双方协商,对于厚度大于36mm的钢板可在厚度1/2处增加一组冲击试样,夏比(V型缺口)冲击吸收能量由供需双方协商确定。

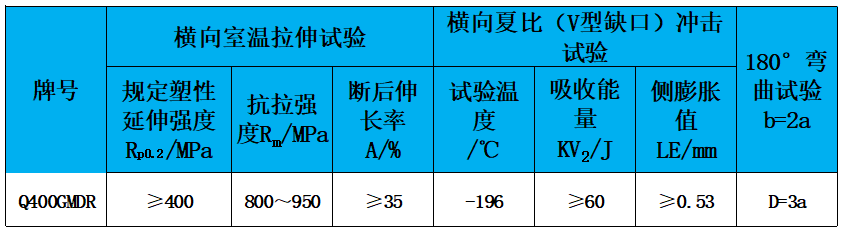

表2 钢板的力学性能和工艺性能
注:D为弯曲压头直径,a为试样厚度,b为试样宽度。
六、Q400GMDR钢板的订货内容:
钢板的订货内容应符合GB/T 713.1的规定。
七、Q400GMDR钢板的尺寸、外形、重量:
钢板的尺寸、外形、重量应符合GB/T 713.1的规定。
八、Q400GMDR钢板的制造方法:
钢板的制造方法应符合GB/T 713.1的规定。
九、Q400GMDR钢板的无损检测:
钢板的超声检验按NB/T 47013.3执行,合格级别不应低于Ⅰ级,如有特殊要求在合同中注明。
十、Q400GMDR钢板的表面质量:
钢板的表面质量应符合GB/T 713.1的规定。
十一、Q400GMDR钢板的试验方法:
1.钢的化学成分试验一般按GB/T 4336、GB/T 20123、GB/T 20125或通用的化学分析方法进行,仲裁时应按GB/T 223.5、GB/T 223.9、GB/T 223.11、GB/T 223.17、GB/T 223.18、GB/T 223.23、GB/T 223.26、GB/T 223.36、GB/T 223.40、GB/T 223.59、GB/T 223.63、GB/T 223.75、GB/T 223.76、GB/T 223.85、GB/T 223.86的规定进行。
2.每批钢板检验项目的试验方法应符合表3的规定。
表3 钢板的检验项目、取样数量、取样方法、取样方向及试验方法
十二、Q400GMDR钢板的检验规则:
1.Q400GMDR钢板的检查和验收:
钢板的检查和验收应有供方的质量检验部门进行。
2.Q400GMDR钢板的组批规则:
钢板应成批验收,每批由轧制张钢板组成。
3.Q400GMDR取样数量、取样方法及取样方向:
每批钢板的取样数量、取样方法及取样方向应符合表3的规定。
4.Q400GMDR钢板的复验与判定规则:
钢板的复验和判定规则应符合GB/T 713.1的规定。
5.Q400GMDR钢板的数值修约:
钢板的数值修约应符合GB/T 713.1的规定。
十三、Q400GMDR钢板的包装、标志及质量证明书:
钢板的包装、标志及质量证明书应符合GB/T 713.1的规定。
