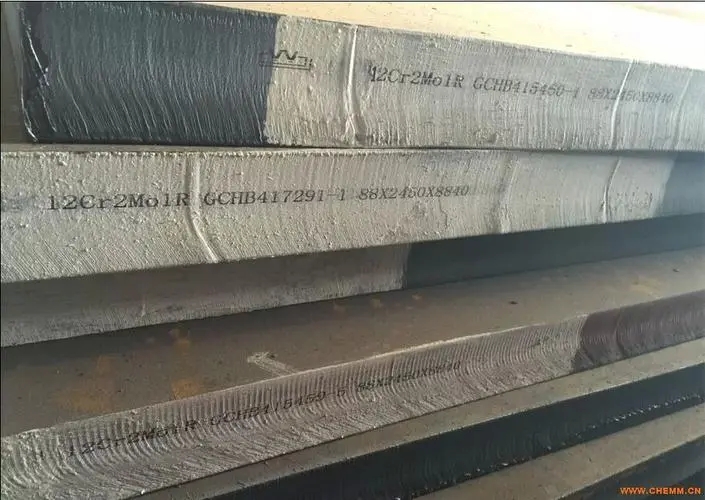

1、临氢12Cr2Mo1R钢板简介
临氢12Cr2Mo1R，读作12铬2钼1容，“12”代表碳元素含量，Cr是化学元素铬，Mo是化学元素钼，R是容器的容**个大写字母，H是临氢。临氢12Cr2Mo1R属于舞钢抗氢Cr－Mo钢，也可表示为12Cr2Mo1R（H）。
2、临氢12Cr2Mo1R钢板执行标准：GB/T 35012-2018。
3、临氢12Cr2Mo1R临氢钢交货状态：正火（允许加速冷却）+回火
4、临氢12Cr2Mo1R钢板尺寸、外形、重量及允许偏差
临氢12Cr2Mo1R钢板尺寸、外形、重量及允许偏差应符合GB/T 709-2006标准的规定；钢板的厚度允许偏差应符合GB/T709-2006中的B类规定；钢板按理论重量交货，计算用钢板的密度为7.85g/㎤。
5、临氢12Cr2Mo1R钢板化学成分(熔炼分析)：
牌号 | C | Si | Mn | Cr | Ni | Cu | Mo | N |
临氢12Cr2Mo1R | 0.08-0.15 | ≤0.15 | 0.30-0.60 | 2.00-2.50 | ≤0.20 | ≤0.20 | 0.90-1.10 | ≤0.0080 |
P | S | As | Sn | Sb | H | O | ||
≤0.010 | ≤0.007 | ≤0.010 | ≤0.010 | ≤0.003 | ≤0.0002 | ≤0.0025 |
6、临氢12Cr2Mo1R钢板力学性能：
牌号 | 钢板厚度/mm | 抗拉强度σb(Mpa) | 屈服强度σs(Mpa) | 伸长率A/% | 温度/ | 冲击吸收能量KV2/J | 180°弯曲试验 弯曲直径(b≥35mm) |
临氢12Cr2Mo1R | 6-200 | 520-680 | 310-620 | ≥19 | -30 | ≥55 | D=3a |
7、临氢12Cr2Mo1R钢板的晶粒度和非金属夹杂物如下
晶粒度检验应在钢板试样*大模焊后热处理状态进行，奥氏体晶粒度应为5级或更细。
8、临氢12Cr2Mo1R钢板超声波检验：钢板应逐张进行超声检测，并应符合NB/T 47013.3-2015的Ⅰ级要求。
9、临氢12Cr2Mo1R钢板模拟焊后热处理，工艺制度为：
12Cr2Mo1R(H)钢板模拟焊后热处理：Max. PWHT：690±10×26 h
12Cr2Mo1R(H)钢板模拟焊后热处理：Min. PWHT：690±10×6 h
10、临氢12Cr2Mo1R钢板实际应用
临氢12Cr2Mo1R钢板是在有氢腐蚀的工况条件下使用的钢材，具有抗氢腐蚀性，当前广泛运用的热强钢和抗氢钢是Cr-Mo钢。因为在低碳钢中加入了Cr、Mo等合金元素，钢的综合性能都大大提高了。主要用于石化上的加氢设备，如加氢反应器等。
