一、06Ni9DR钢板牌号表示方法：

06Ni9DR是压力容器钢板的一种，属于超低温容器用钢板。

在06Ni9DR中：

“06”是指平均含碳量为0.06%，

“Ni9”是指平均含镍量为9%，

“DR”是低温容器“低”和“容”字的汉语拼音首字母。

二、06Ni9DR钢板的执行标准：

GB/T 713.4-2023。

三、06Ni9DR钢板的交货状态：

06Ni9DR钢板以淬火+回火或淬火+淬火+回火状态交货。

四、06Ni9DR钢板的牌号和化学成分：

1.钢的牌号和化学成分（熔炼分析）应符合表1的规定。

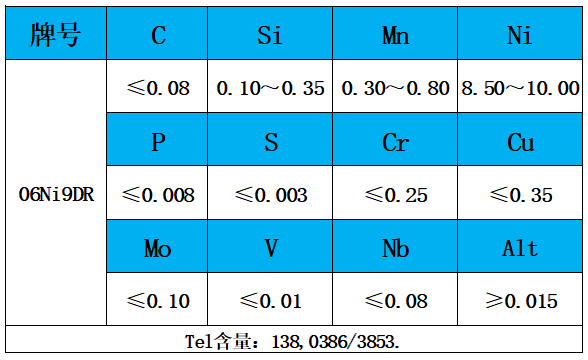

表1 化学成分（质量分数）/%

注：Cr+Mo+Cu≤0.50%。

2.成品钢板的化学成分允许偏差应符合GB/T 713.1的规定。

五、06Ni9DR钢板的力学性能和工艺性能：

1.钢板的各项力学性能、工艺性能一般要求应符合GB/T 713.1的规定。

2.钢板的力学性能和工艺性能应符合表2的规定。

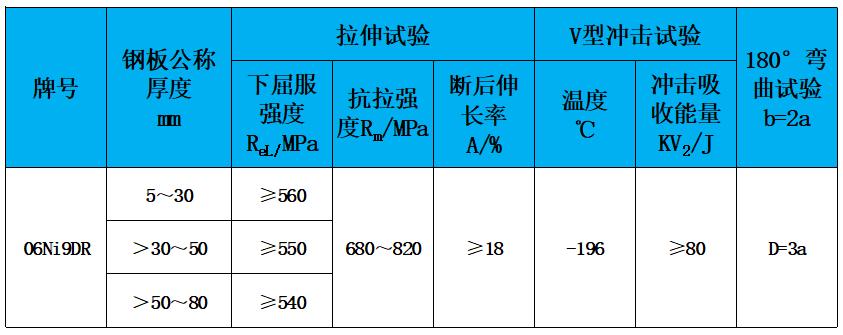

表2 钢板的力学性能和工艺性能

注：a为试样厚度；b为试样宽度；D为弯曲压头直径。

1）拉伸及冲击试验取横向试样。

2）当屈服不明显时，可用Rp0.2**下屈服强度。

3）弯曲试验取横向试样。试样宽度为2倍板厚，并保证*小宽度不小于20mm。

3.06Ni9DR钢板冲击试样应测量侧膨胀值，侧膨胀值应不小于0.64mm。

六、06Ni9DR钢板的订货内容：

钢板的订货内容应符合GB/T 713.1的规定。

七、06Ni9DR钢板的尺寸、外形、重量：

钢板的尺寸、外形、重量应符合GB/T 713.1的规定。

八、06Ni9DR钢板的制造方法：

钢板的制造方法应符合GB/T 713.1的规定。

九、06Ni9DR钢板的无损检测：

钢板的超声检测按NB/T 47013.3执行，合格级别不低于Ⅰ级，有特殊要求时应在合同中注明。

十、06Ni9DR钢板的剩磁检测：

06Ni9DR钢板出厂前对每张钢板用高斯计进行剩磁检测，剩磁测量位置由供需双方协商确定，剩磁值不应超过50/10000特斯拉（50高斯）。

十一、06Ni9DR钢板的表面质量：

钢板的表面质量应符合GB/T 713.1的规定。

十二、06Ni9DR钢板的表面处理：

06Ni9DR钢板热处理后应进行喷丸处理以去除钢板表面氧化铁皮。

十三、06Ni9DR钢板的特殊要求：

1.根据需方要求，经供需双方协商，钢板可进行落锤、厚度方向性能等检验。进行落锤试验时，在每炉*大厚度钢板上取一组两个试样，若该炉钢板*大厚度小于16mm，不进行落锤试验。

2.根据需方要求，经供需双方协商，钢板也可进行其他项目的检验。

十四、06Ni9DR钢板的试验方法：

1.钢的化学成分试验一般按GB/T 4336、GB/T 20123、GB/T 20125或通用的化学分析方法进行，仲裁时按GB/T 223.5、GB/T 223.9、GB/T 223.12、GB/T 223.18、GB/T 223.23、GB/T 223.25、GB/T 223.26、GB/T 223.40、GB/T 223.59、GB/T 223.63、GB/T 223.76、GB/T 223.79、GB/T 223.85、GB/T 223.86的规定进行。

2.每批钢板的检验项目的试验方法应符合表3的规定。

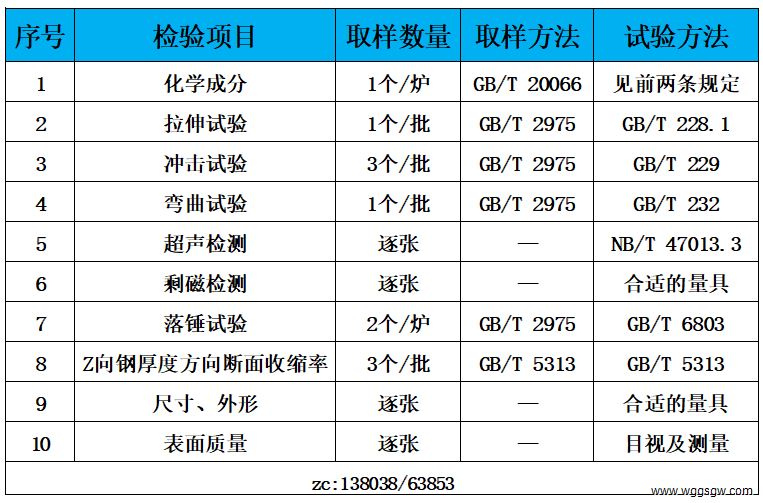

表3 检验项目、取样数量、取样方法和试验方法

注：厚度大于25mm钢板的冲击试样的轴线尽可能靠近钢板厚度的1/4处；厚度不大于25mm的钢板，冲击试样靠近轧制表面制取。

十五、06Ni9DR钢板的检验规则：

1.06Ni9DR钢板的检查和验收：

钢板的检查和验收由供方质量检验部门进行。

2.06Ni9DR钢板的组批规则：

06Ni9DR钢板应按逐热处理张组批。

3.06Ni9DR钢板的取样数量和取样方法：

每批钢板的取样数量和取样方法应符合表3的规定。

4.06Ni9DR钢板的复验与判定规则：

钢板的复验和判定规则应符合GB/T 713.1的规定。

5.06Ni9DR钢板的数值修约：

钢板的数值修约应符合GB/T 713.1的规定。

十六、06Ni9DR钢板的包装、标志、质量证明书及运输和贮存：

1.钢板的包装、标志、质量证明书应符合GB/T 713.1的规定。

2.质量证明书应注明回火温度。需方要求时，可注明实际热处理工艺。

3.钢板表面防腐及运输等要求按供需双方协议规定。

4.剩磁合格的钢板，不能用电磁铁吊运。钢板不能在高压电和高压电气设备附近存放，不能通过电气化铁路运输，或者不能存放于其他可能影响剩磁水平的环境中。
