一、P91(SA387Gr91Cl2)钢板简介和适用范围：

P91钢板也称为SA387Gr91CL2、T91或10Cr9Mo1VNbN，是适用于焊接锅炉和高温压力容器用的铬-钼合金钢板，属于美标容器钢板的一种。广泛应用于高温高压环境下的工业设备。

P91其命名中“P”代表管道或压力容器（Pipe/Pressure Vessel），“91”为等级编号。它遵循ASME标准（如SA-387/SA-387M），对应国标10Cr9Mo1VNbN。

二、P91(SA387Gr91Cl2)钢板的执行标准：

P91(SA387Gr91Cl2)钢板执行ASME标准SA-387/SA-387M，与ASTM标准A387/A387M-11完全等同。

本文参数采用ASME-2023版本参数。

三、P91(SA387Gr91Cl2)钢板的交货状态：

正火+回火。

P91(SA387Gr91Cl2)钢板应在1040～1080℃正火并在不低于730～800℃下回火。

P91(SA387Gr91Cl2)的订货钢板，当未指明按要求热处理时，则应以消除应力处理或退火状态交货。

四、P91(SA387Gr91Cl2)钢板的化学成分：

除按A20/A20M标准中补充要求真空碳脱氧钢的规定外，钢的化学成分应符合表1和表2的规定。

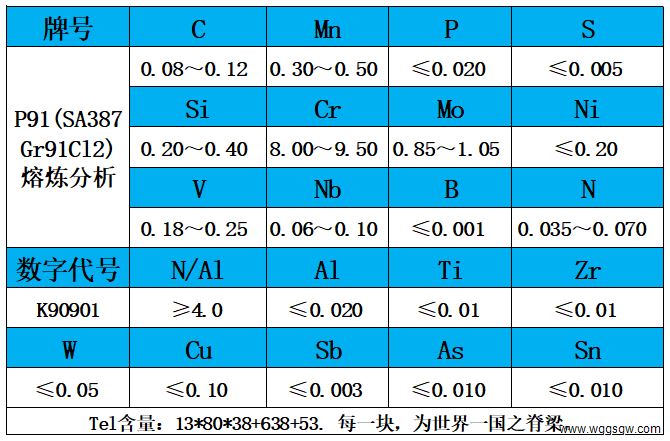

表1 钢板的化学成分熔炼分析

表2 钢板的化学成分成品分析

五、P91(SA387Gr91Cl2)钢板的力学性能和工艺性能：

根据订货单的指定，钢板的拉伸试验性能应符合下表的相应要求。

当采用200mm的标距时，对厚度小于等于20mm的钢板，允许按A20/A20M标准调整伸长率的百分数。

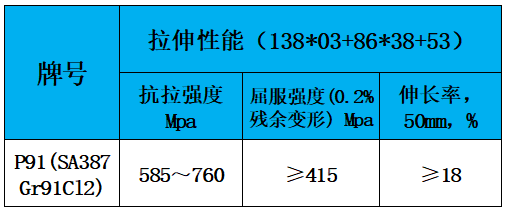

表3 钢板的拉伸性能

注：1.不适用于退火钢板。

2.伸长率的调整见A20/A20M标准。

六、P91(SA387Gr91Cl2)钢板的焊接修补：

1.只有在得到采购方的批准之后，方许可进行焊接修补。焊接修补应符合由采购方规定的建造规范的要求。

2.所有在P91(SA387Gr91Cl2)级别钢中的修补焊接，应采用下列焊接工艺和焊接耗材之一来完成:气体保护金属极弧焊(SMAW)，A5.5/A5.5M，E90XX-B9；埋弧焊(SAW)，A5.23/A5.23M EB9+中性助熔剂；钨极惰性气体保护焊(GTAW)，A5.28/A5.28M ER90S-B9；以及，药芯焊丝电弧焊（FCAW），A5.29/A5.29M E91T1-B9。此外，用于焊接修补91级别钢的所有焊接耗材的镍加锰(Ni+Mn)的含量不得超过1.0%。

七、P91(SA387Gr91Cl2)钢板的订货要求：

1.按本标准供应的钢板应符合A20/A20M标准的要求。这些要求包括试验和复试方法与程序、尺寸和重量的允许偏差、质量和缺陷的修补、标志和装载和订货信息。

2.除本标准规定的基本要求外，为满足*终使用要求而需更多的控制、试验或检验时，可采用若干附加要求。采购方应查阅本标准中列出的附加要求和A20/A20M标准中的详细要求。

3.如本标准中的要求与A20/A20M标准中的要求不一致时，则以本标准中的要求为准。

八、P91(SA387Gr91Cl2)钢板的标志：

除A20/A20M标准中的标志要求外，SA387Gr91级钢板应标有适当的类型。订购并符合2型的板材也可标记为l型。

九、P91(SA387Gr91Cl2)钢板的制造：

炼钢操作—钢应为**钢。

十、P91(SA387Gr91Cl2)钢板的力学性能试验用的**位置：

当采购方有规定时，拉伸试样和冲击试样的轴心线应取自每一张被测试钢板的板厚中心，而**取自板厚中心与钢板的顶面或底面的中间位置。
