一、P275NL1钢板牌号表示方法：
根据EN 10020的规定，P275NL1级为合金钢，数字代号为：1.0488，钢种质量级别为低温质量级，属于欧标容器板的一种。
在P275NL1中：
“P”是指英文单词“pressure”的首字母，
“275”是指钢板的屈服强度数值，
“N”是指热加工条件，
“L1”是指温度等级为1级。
二、P275NL1钢板的执行标准：
欧洲标准：EN 10028-3。
本文采用：EN 10028-3-2017版。
三、P275NL1钢板的交货状态：
除非订货和询价时另有协议，本标准包括的产品都应以正火处理状态交货。
注：对于本钢种，制造商可自行决定用正火轧制**正火。在这种情况下，试样在模拟正火状态下进行试验，以证明满足规定性能，试验频率可以在订货和询价时协商。
如果在询价和订货时同意，本标准中的产品也可以非热处理状态供货。
在这种情况下，试验应在模拟正火状态下进行。
四、P275NL1钢板的化学成分：
1.熔炼分析的化学成分应符合表1的规定：
表1 化学成分（熔炼分析）
1）在表中没有列的元素，除非为了改善浇铸，没有买方同意，不得有意往钢中添加。应采取一切适当措施防止炼钢使用废钢和其他材料时带进对力学性能和工艺性能有害的元素。
2）对于厚度小于6mm的产品，允许*小锰(Mn)含量为0.60%。
3）如果额外使用铌、钛或钒进行氮结合，则全铝(即Altotal)含量可以低于*小值。
4）如果仅用铝固定氮，则应满足AI/N≥2。
5）（Cr+Cu+Mo）≤0.45%。
6）在询价和订购时，可以就较低的*大铜含量和/或铜和锡含量的*大总和达成一致，例如Cu+6Sn≤0.33%，例如关于热成型性。
2.成品分析相对于表1熔炼分析规定值的偏离值不应超出表2的规定数据。

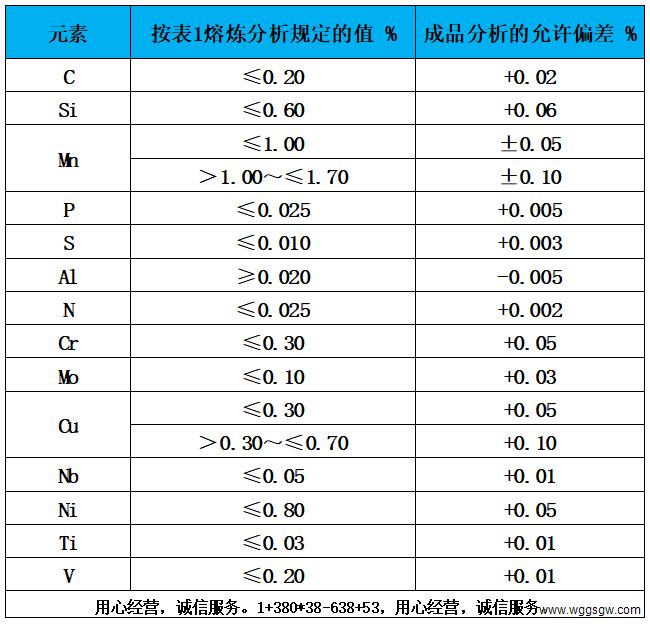

表2 成品分析与表1规定熔炼分析值的允许偏差
注：如果一炉钢进行若干个成品分析，且单个元素含量的确定值在熔炼分析规定范围之外,那么只允许此值要么超过允许*大值，要么低于允许*小值，但不能二者同时兼有。
3.符合表3的*大碳当量值可在订货和询价时商定。

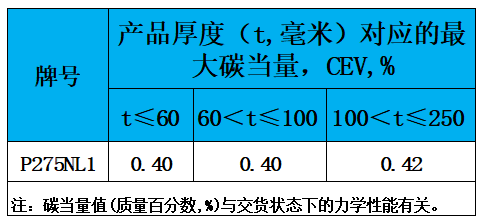

表3 熔炼分析*大碳当量值(CEV)
碳当量计算公式：CEV=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15
五、P275NL1钢板的力学性能和工艺性能：

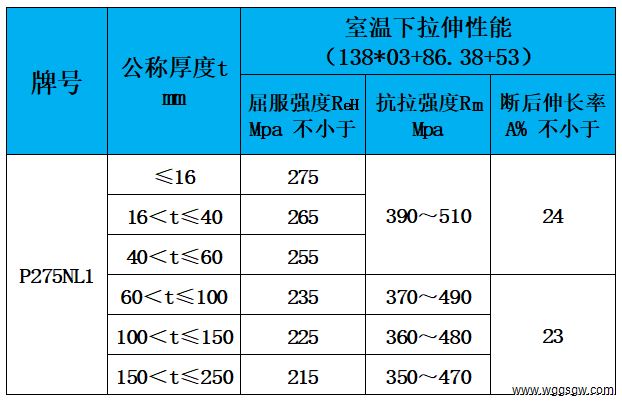

表4 室温拉伸性能

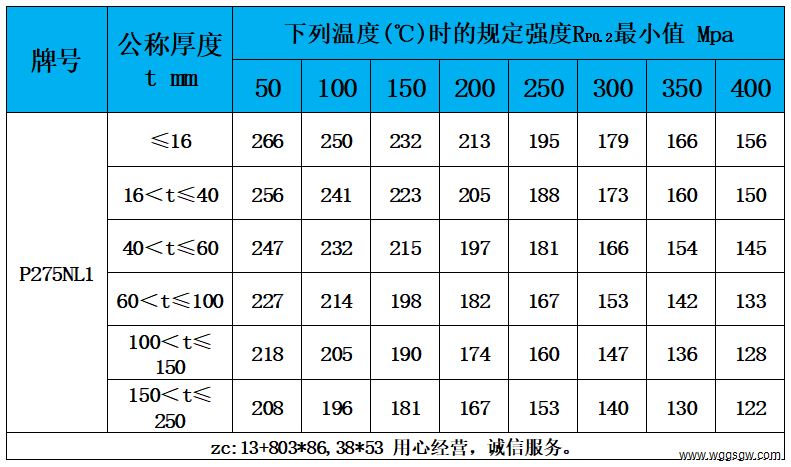

表5 高温规定强度Rpo.2*小值
注：此值反映具有大约98%(2s)置信界限正火试样的*小值。(也就是说，它们与按照EN 10314测定的有关曲线走势的降低区域一致)。
如果在订货和询价时商定，表5高温Rpo.2值可适用。

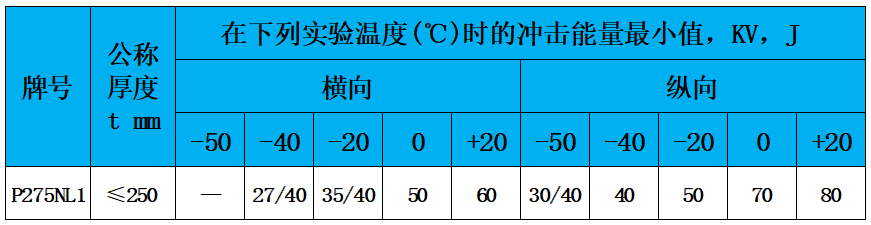

表6 *小冲击能量值
注：在询价和订购时，低于40J的可以约定40J的*小冲击能量值。
六、P275NL1钢板的抗氢致开裂性能（HIC）：
碳钢和低合金钢在暴露于含H2S的腐蚀性环境（通常称为“酸性环境”）时可能容易开裂。
在询单和订货时，可以根据以下的规定进行评估抗氢致开裂性能的测试。
抗氢致开裂性能的评定：
根据EN 10229，应进行测试以评估钢产品对氢诱发开裂的抵抗力。测试溶液A(pH≈3)的验收标准适用于表中所示的类别，其中给出的值是三个单独测试结果的平均值。
在查询和订购时，可约定试验溶液B(pH≈5)和相应的验收标准。

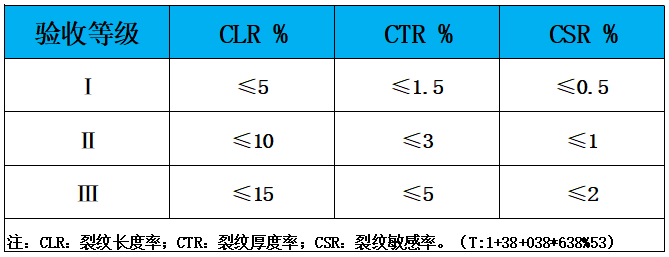

表7 HIC测试的验收等级(测试方案A)
在查询和订购时，可以商定测试溶液A中的其他验收标准(例如，根据NACE/TM 0284)。
七、P275NL1钢板的模拟焊后热处理：
焊接信息见EN 1011-1和EN 1011-2。
过度的焊后热处理（PWHT）会降低力学性能。在消除应力处理时应参照以下温度参数：
P=Ts(20+lgt)/1000
其中
Ts为消除应力处理温度，单位为K，以及t是以小时为单位的保持时间。
如果超过临界值(Pcrit)，买方应该在询价和订货时告知制造商，并在适当的情况下，可以同意对模拟热处理样品进行测试，以检查经过这种处理后，根据PED的基本安全要求，本文件中规定的性能是否仍然有效。
八、P275NL1钢板的订货内容：
用户应在询价和订货时提供下列信息：
a)数量；
b)扁平产品的类型；
c)规定尺寸偏差、外形及质量的欧洲标准，以及如果相关的欧洲标准允许用户的一些要求，如：边缘状态或偏差类别，其它规定信息；
d)产品的公称尺寸；
e)本欧洲标准的编号；
f)钢的名称或数字；
g)交货状态：如果与标准中指定的通常的交货状态不同；
h)现行的检验文件。
九、P275NL1钢板的尺寸及尺寸偏差：
见EN 10028-1:2017。
十、P275NL1钢板的表面质量：
见EN 10028-1:2017。
十一、P275NL1钢板的内部质量：
见EN 10028-1:2017。
十二、P275NL1钢板的冶炼工艺：
见EN 10028-1:2017。
十三、P275NL1钢板的检验：
见EN 10028-1:2017。
