欢迎光临 舞钢彭辉
钢板知识总结分享
全国咨询热线:18838211423
当前位置:首页 > 钢板知识 > 压力容器钢板

钢板标准解析:07MnNiMoDR钢板 表示方法 执行标准 交货状态 化学成分 力学性能 工艺性能 试验方法 探伤检测 表面质量 检验规则等

联系人

联系人:张晨

手机:13803863853

QQ:846297862

产品详情 PRODUCT DETAILS

**声明:在新版的容器标准中,此牌号已经移除。

新标准:GB/T 713.6-2023。此标准已无此牌号。


一、07MnNiMoDR钢板牌号表示方法:

07MnNiMoDR钢板是压力容器钢板的一种,属于压力容器用调质高强度钢板。

在07MnNiMoDR中:

“07”是指平均含碳量为0.07%,

“MnNiMo”是指合金元素—锰、镍、钼,

“DR”是低温容器“低”和“容”的汉语拼音**个字母。



二、07MnNiMoDR钢板的执行标准:

GB 19189-2011。


三、07MnNiMoDR钢板的交货状态:

1.钢板应以淬火加回火的调质热处理状态交货,其中回火温度不低于600℃。

2.钢板应以剪切或用火焰切割交货。


四、07MnNiMoDR钢板的牌号和化学成分:

1. 钢的牌号和化学成分(熔炼分析)应符合表1的规定。

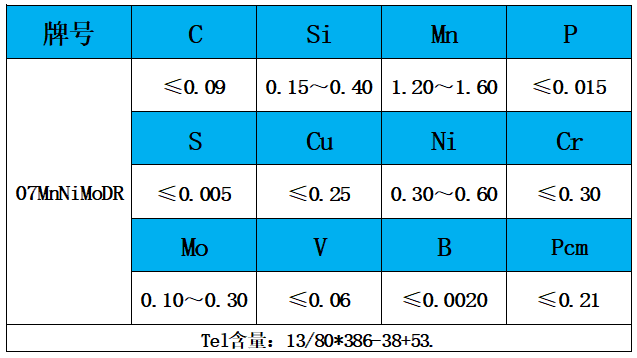

表1 化学成分(质量分数)/%

表1 化学成分.jpg

注:Pcm为焊接裂纹敏感性组成,按如下公式计:

Pcm=C+Si/30+(Mn+Cu+Cr)/20+Ni/60+Mo/15+V/10+5B(%)。

2.为改善钢的性能,可添加表1之外的其他微合金元素。

3.厚度不大于30mm的07MnNiMoDR钢板Mo含量下限可不作要求。

4.成品钢板的化学成分允许偏差应符合GB/T 222的规定,其中P+0.003%,S+0.002%。


五、07MnNiMoDR钢板的力学性能和工艺性能:

1.钢板的力学性能和工艺性能应符合表2的规定。

表2 力学性能和工艺性能

表2 力学性能.jpg

注:当屈服现象不明显时,采用Rp0.2。

2.夏比(V型缺口)冲击功按3个试样的算术平均值计算,允许其中1个试样的单个值比表2规定值低,但不得低于规定值的70%。

3.厚度小于12mm的钢板,夏比(V型缺口)冲击试验应采用辅助试样,辅助试样尺寸为7.5mmx10mmx55mm,其试验结果应不小于表2规定值的75%。

4.根据需方要求,经供需双方协议,对厚度大于36mm的钢板可在厚度1/2处增加一组冲击试样,冲击功指标由供需双方协议。


六、07MnNiMoDR钢板的订货内容:

按本标准订货的合同或订单应包括下列内容:

按本标准订货的合同或订单应包括下列内容:

a)标准编号;

b)产品名称;

c)牌号;

d)尺寸;

e)重量;

f)附加技术要求。


七、07MnNiMoDR钢板的尺寸、外形、重量及允许偏差:

1.钢板的尺寸、外形及允许偏差应符合GB/T 709的规定。

2.钢板的厚度允许偏差应符合GB/T 709的B类偏差要求。

3.根据需方要求,经供需双方协议,也可按GB/T 709的C类偏差交货。

4.钢板按理论重量交货,理论计重采用的厚度为钢板允许的*大厚度和*小厚度的算术平均值。计算用钢板密度为7.85g/cm³。


八、07MnNiMoDR钢板的冶炼方法:

钢由氧气转炉或电炉冶炼,并应经过真空处理。


九、07MnNiMoDR钢板的超声检测:

钢板应逐张进行超声检测,检测方法按JB/T 4730.3或GB/T 2970执行,合格级别为Ⅰ级。


十、07MnNiMoDR钢板的表面质量:

1.钢板表面不允许存在裂纹、气泡、结疤、折叠和夹杂等缺陷。如有上述表面缺陷,允许清理,清理深度从钢板实际尺寸算起,不得超过钢板厚度公差之半,并应保证钢板的*小厚度。缺陷清理处应平滑无棱角。钢板不得有分层。

2.其他缺陷允许存在,其深度从钢板实际尺寸算起,不得超过厚度允许公差之半,并应保证缺陷处厚度不小于钢板允许*小厚度。


十一、07MnNiMoDR钢板的特殊要求:

经供需双方协商,并在合同中注明,可以对钢板提出其他特殊要求。


十二、07MnNiMoDR钢板的试验方法:

1.每批钢板的检验项目、取样数量、取样方法、试验方法应符合表3的规定。

表3 检验项目、取样数量及试验方法

表3 检验标准.jpg

2.表3中的拉伸、冲击、冷弯试样允许取自同一块样坯。样坯应取自钢板宽度的1/4处。当热处理后钢板长度不大于15m时,在钢板的一端切取样坯;当热处理后钢板长度大于15m时,在钢板的两端各切取一个样坯,每个样坯均取一组试样(1个拉伸、3个冲击和1个冷弯)。允许采用剪切或火焰切割方法切取样坯,但样坯的尺寸必须保证试样避开因剪切或火焰切割造成的加工硬化区或热影响区。

3.表3中拉伸、冲击、冷弯试样的轴线方向均应垂直于钢板的轧制方向;夏比(V型缺口)冲击试样的缺口轴线方向应垂直于钢板的轧制表面。

4.拉伸、冲击试验取样位置按GB/T2975的规定。对厚度大于25mm的钢板,冲击试样的轴线应位于厚度1/4处。所有厚度钢板的冷弯试样均应至少保留一个轧制面,轧制面为弯曲试验的外表面。


十三、07MnNiMoDR钢板的检验规则:

1.钢板检验由供方质量检验部门进行,需方有权按本标准进行验收。

2.钢板逐热处理张组批检验、验收。

3.钢板检验结果不符合本标准上述要求时,可以进行复验。

1)冲击试验结果不符合本标准6.4.1规定时,应从同一张钢板上再取3个试样进行试验,前后两组6个试样冲击吸收功的算术平均值不得低于规定值,允许有2个试样小于规定值,但其中小于规定值70%的试样只允许有1个。

2)其他检验项目的复验和判定按GB/T 17505的有关规定执行。


十四、07MnNiMoDR钢板的包装、标志和质量证明书及运输:

钢板的包装、标志、质量证明书应符合GB/T 247的规定。


十五、07MnNiMoDR钢板的数值修约:

数值修约按GB/T 8170的规定。


相关产品
