一、Q690DR钢板牌号表示方法：

Q690DR钢板是压力容器钢板的一种，属于调质高强度钢。

在Q690DR中：

“Q”是屈服强度“屈”字的汉语拼音首字母；

“690”是规定的屈服强度的下限值，单位为兆帕（MPa）；

“DR”是低温压力容器“低容”的汉语拼音首字母。

二、Q690DR钢板的执行标准：

GB/T 713.6-2023。

三、Q690DR钢板的交货状态：

钢板应以淬火加回火的调质热处理状态交货，其中回火温度不低于600℃。

四、Q690DR钢板的化学成分：

1.钢的牌号和化学成分（熔炼分析）应符合表1的规定。

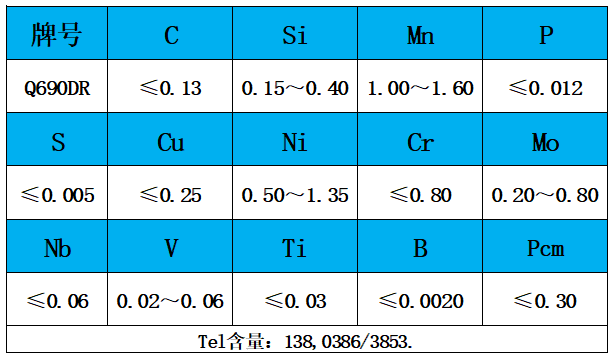

表1 化学成分（质量分数）/%

2.成品钢板的化学成分允许偏差应符合GB/T 713.1的规定。

3.钢的熔炼分析的焊接冷裂纹敏感指数（Pcm）应符合表1的规定。

五、Q690DR钢板的力学性能和工艺性能：

1.钢板的力学性能和工艺性能一般要求应满足GB/T 713.1的规定。

2.钢板的力学和工艺性能应符合表2的规定。

3.根据需方要求，经供需双方协商，对厚度大于36mm的钢板可在厚度1/2处增加一组冲击试样，冲击吸收能量指标由供需双方协商。

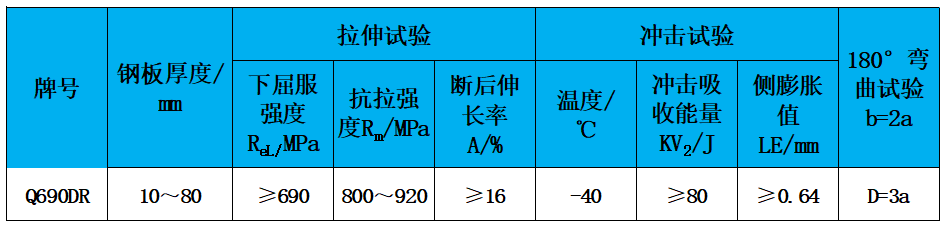

表2 力学和工艺性能

注：1）D为弯曲压头直径；b为试样宽度；a为试样厚度。

2）当屈服现象不明显时，采用规定塑性延伸强度Rp0.2。

4.根据需方要求，厚度大于36mm钢板可以进行落锤试验，落锤试验方法应按GB/T 6803的规定执行，取样数量、试样位置在合同中注明。落锤试验合格指标由双方协商确定。

六、Q690DR钢板的订货内容：

钢板的订货内容应符合GB/T 713.1的规定。

七、Q690DR钢板的尺寸、外形、重量：

钢板的尺寸、外形、重量应符合GB/T 713.1的规定。

八、Q690DR钢板的制造方法：

钢板的制造方法应符合GB/T 713.1的规定，并经真空处理。

九、Q690DR钢板的无损检测：

钢板的超声检测按NB/T 47013.3执行，合格级别不应低于Ⅰ级，如有特殊要求在合同中注明。

十、Q690DR钢板的表面质量：

钢板的表面质量应符合GB/T 713.1的规定。

十一、Q690DR钢板的试验方法：

1.钢的化学成分试验一般按GB/T 4336、GB/T 20123、GB/T 20125或通用的化学分析方法进行，仲裁时应按GB/T 223.3、GB/T 223.11、GB/T 223.14、GB/T 223.17、GB/T 223.18、GB/T 223.23、GB/T 223.26、GB/T 223.40、GB/T 223.60、GB/T 223.63、GB/T 223.68、GB/T 223.69、GB/T 223.78、GB/T 223.79的规定进行。

2.每批钢板的检验项目的试验方法应符合表3的规定。

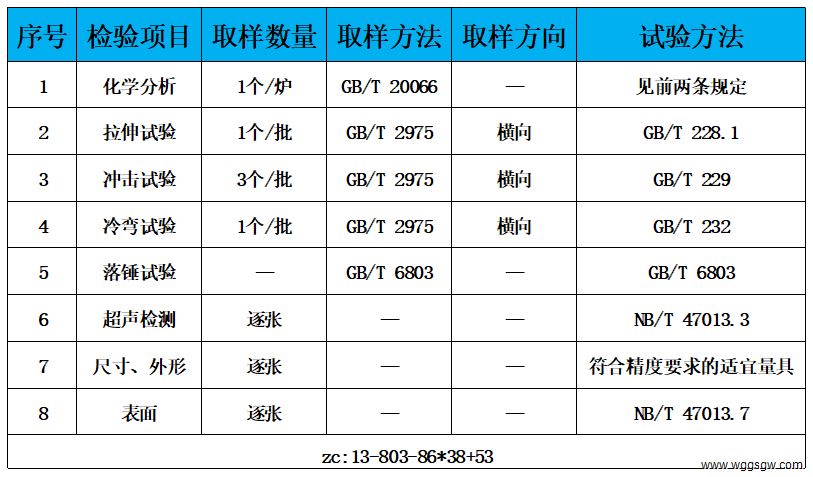

表3 检验项目、取样数量、取样方法、取样方向及试验方法

注：拉伸、冲击、冷弯试样应取自同一块试料。试料应取自钢板宽度的1/4处。当热处理后钢板长度不大于15m时，在钢板的一端切取试料；当热处理后钢板长度大于15m时，在钢板的两端各切取一块试料，每块试料均应加工一套试样（1个拉伸、3个冲击和1个冷弯）。允许采用剪切或火焰切割方法切取试料，但试料的尺寸应保证试样能避开因剪切或火焰切割造成的加工硬化区或热影响区。

十二、Q690DR钢板的检验规则：

1.钢板的检验由供方质量检验部门进行。

2.钢板应按批检验。钢板应逐热处理张组批

3.钢板的检验项目的取样数量、取样方法和取样方向应符合表3的规定。

4.钢板的复验和判定规则应符合GB/T 713.1的规定。

5.数值修约应符合GB/T 713.1的规定。

十三、Q690DR钢板的特殊要求：

经供需双方协商，并在合同中注明，可对钢板提出其他特殊要求。

十四、Q690DR钢板的包装、标志及质量证明书：

钢板的包装、标志及质量证明书应符合GB/T 713.1的规定。
