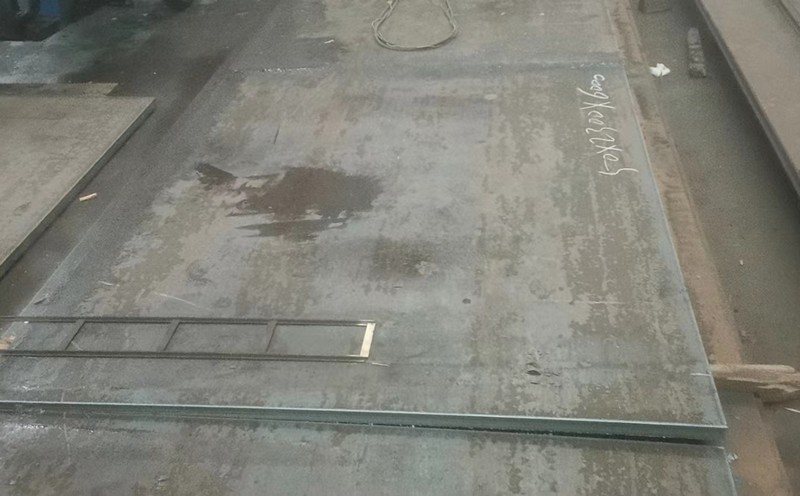

1、Q460R钢板简介：
Q460R是锅炉及压力容器钢板的一种, 牌号表示方法:Q—“屈”汉语拼音首位字母。245—屈服强度值。R：“容”汉语拼音首位字母。
2、Q460R钢板执行标准：GB713.2-2023，此牌号是新标准添加的新牌号
3、Q460R钢板交货状态：正火或正火+回火
4、Q460R钢板尺寸、外形、重量及允许偏差
a、钢板的尺寸、外形及允许偏差应符合GB/T709的规定
b、钢板的厚度偏差应符合GB/T709的B类偏差要求，根据需方要求，也可按GB/T709的C类偏差交货
c、钢板按理论重量交货，计算用钢板密度为7.85g/cm³。
5、Q460R钢板化学成分
牌号 | C | Si | Mn | Cu | Ni | Cr |
Q460R | ≤0.2 | ≤0.6 | 1.3-1.7 | ≤0.2 | 0.2-0.5 | ≤0.3 |
Mo | Nb | V | Ti | P | S | |
≤0.1 | ≤0.05 | 0.1~0.2 | ≤0.03 | ≤0.020 | ≤0.010 |
注：Alt≤0.035，Nb+V+Ti≤0.22，Cu+Cr+Mo≤0.45
6、Q460R钢板机械性能
Q460R的力学性能和工艺性能能应符合下表规定：
牌号 | 钢板厚度/mm | 拉伸试验 | 冲击试验 | 弯曲试验 | |||
抗拉强度/MPa | 屈服/MPa | 伸长率% | 温度/℃ | KV2/J | 180 b=2a | ||
不小于 | 不小于 | ||||||
Q460R | 6-20 | 630-750 | 460 | 17 | -20 | 60 | D=3a |
＞20-30 | 610-730 | 440 | |||||
7、Q460R钢板冶炼方法
a、Q460R钢由氧气转炉或电炉冶炼，并应采用炉外精炼工艺
b、连铸坯、钢锭压缩比不小于3，电渣重熔坯压缩比不小于2。
8、Q460R钢板超声检测
Q460R钢板根据需方要求应逐张进行超声检测，检测方法按JB/T4730.3或GB/T2970或GB/T28297执行，检测标准和合格级别应在合同中注明。
9、Q460R钢板抗氢致开裂试验
根据需方要求，可规定抗氢致开裂（HIC）用途的非合金钢和合金钢的附加技术要求，具体要求应符合标准规定，合同中注明合格等级。
10、Q460R与国外相关标准近似牌号：
Q460R与欧标EN10028和ISO9328中的P460NH、P460NL1相近。
11、Q460R钢板应用范围
Q460R具有特殊的成分与性能，主要用于压力容器，Q460R主要应用于大型船舶、电站设备、中高压锅炉、高压容器、移动式压力容器的制造等。
