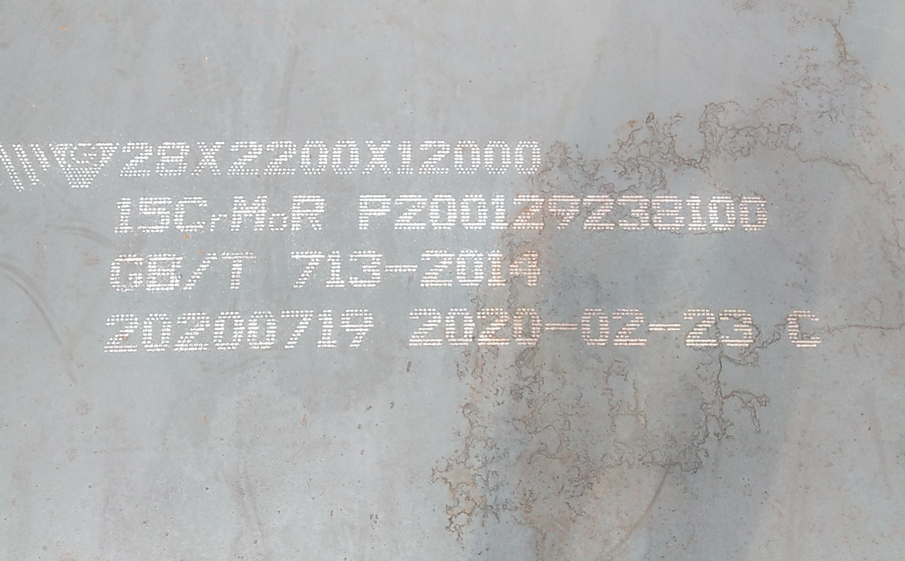

1、 15CrMoR钢板简介
15CrMoR属于压力容器钢板，对应美标牌号SA387Gr12CL2（ASME），主要用于高压锅炉及容器中气化炉的制作。
2、15CrMoR钢板执行标准：GB/T 713-2014
3、15CrMoR钢板交货状态：正火+回火
4、15CrMoR钢板冶炼方式
15CrMoR钢板采用氧气转炉、电炉熔炼，并应经炉外精炼。连铸坯、钢锭压缩比不小于3；电渣重熔坯压缩比不小于2。
5、15CrMoR钢板生产工艺：电炉炼钢－LF炉精炼－VD炉真空脱气－轧板－探伤－正火－回火－钢板精整－性能检验。
6、15CrMoR钢板化学成分
牌号 | 化学成分(质量分数) /% | ||||||||
Ca | Si | Mn | Cu | Ni | Cr | Mo | P | S | |
15CrMoR | 0.08~0.18 | 0.15～0.40 | 0.40～0.70 | ≤0.30 | ≤0.30 | 0.80～1.20 | 0.45～0.60 | ≤0.025 | ≤0.010 |
7、15CrMoR钢板力学性能
牌号 | 交货状态 | 钢板厚度/mm | 拉伸试验 | 冲击试验 | 弯曲试验b | |||
Rm | ReLa | A | 温度 | KV2 | 180° | |||
/MPa | /MPa | /% | /℃ | /J | b=2a | |||
15CrMoR | 正火加回火 | 6～60 | 450～590 | 295 | 19 | 20 | 47 | D=3a |
60～100 | 275 | |||||||
100-200 | 440~580 | 255 | ||||||
8、15CrMoR容器板高温力学性能
牌号 | 厚度/mm | 对应试验温度/℃的屈服强度/MPa 不小于 | ||||||
200 | 250 | 300 | 350 | 400 | 450 | 500 | ||
15CrMoR | 20~60 | 240 | 225 | 210 | 200 | 189 | 179 | 174 |
60~100 | 220 | 210 | 196 | 186 | 176 | 167 | 162 | |
100~200 | 210 | 199 | 185 | 175 | 165 | 156 | 150 | |
9、15CrMoR钢板应用范围
15CrMoR钢板适用于石油化工、核电、汽轮机缸体、火电等高温高压、与氢或氢混合介质接确的大型设备。
