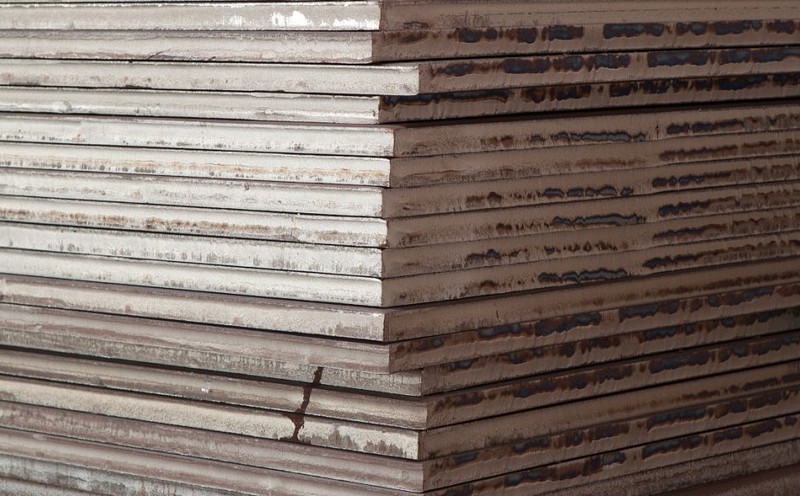

1、Q500qE钢板简介
Q500q是桥梁结构用钢板，共有（D、E、F）三个质量等级，即Q500qD、 Q500qE、Q500qF牌号表示钢板。
2、Q500qE钢板牌号分析
Q代表的是屈服强度；
500表示的是屈服强度数值为：500MPa；
q就是桥梁结构钢板的意思；
D、E、F代表着不同的质量等级。同时代表着不同的冲击温度，在力学性能表格中有具体介绍。
3、Q500qE钢板执行标准：Q500qD、 Q500qE、Q500qF执行GB/T714-2015标准。
4、Q500qD、 Q500qE、Q500qF钢板对应牌号：EN10025-6:2004中的S500Q\S500QL\S500QL1。
5、Q500qD、 Q500qE、Q500qF钢板技术要求：当要求钢板具有厚度方向性能时，则在上述规定的牌号后分别加上代表厚度方向性能级别的符号Z15、Z25、Z35，即Q500qDZ15，Q500qDZ25，Q500qDZ35，Q500qEZ15，Q500qEZ25，Q500qEZ35，Q500qFZ15，Q500qFZ25，Q500qFZ35
6、Q500qD、 Q500qE、Q500qF钢板交货状态：Q500q钢板通常以调质（淬火+回火）、热机械轧制（TMCP）、热机械轧制（TMCP）+回火,钢板应切边交货。
7、Q500qD、 Q500qE、Q500qF钢板化学成分（熔炼分析）：
牌号 | C | Si | Mn | P | S | Nb | V | Ti | Cr | Ni | Cu | Mo | N | Als |
Q500qD | ≤0.11 | ≤0.55 | 0.80-1.70 | ≤0.025 | ≤0.015 | 0.005-0.060 | 0.010-0.080 | 0.006-0.030 | ≤0.80 | ≤0.70 | ≤0.30 | ≤0.30 | ≤0.0080 | 0.010-0.045 |
Q500qE | ≤0.11 | ≤0.55 | 0.80-1.70 | ≤0.020 | ≤0.015 | |||||||||
Q500qF | ≤0.11 | ≤0.55 | 0.80-1.70 | ≤0.015 | ≤0.015 |
8、Q500qD、 Q500qE、Q500qF钢板力学性能：
牌号 | 拉伸试验 | V型冲击试验 | ||||
下屈服强度/MPa | 抗拉强度/MPa | 断后伸长率A% | 试验温度/℃ | 冲击吸收能量/J | ||
厚度/mm | ||||||
≤50 | 50-100 | |||||
不小于 | 不小于 | |||||
Q500qD，Q500qE，Q500qF | 500 | 480 | 630 | 18 | -20 | 120 |
-40 | ||||||
-60 | 47 | |||||
9、Q500qE钢板实际应用范围：
Q500qD、Q500qE、Q500qF是桥梁用结构钢板。要求有较高的强度、韧性以及承受机车车辆的载荷和冲击，且要有**的抗疲劳性、一定的低温韧性和耐大气腐蚀性。拴焊桥梁用钢还应具有**的焊接性能和低的缺口敏感性。用于制作铆接及栓焊结构的公路桥及铁路桥梁（包括跨海大桥），舞阳钢铁生产工艺纯熟，提供质量保障。
