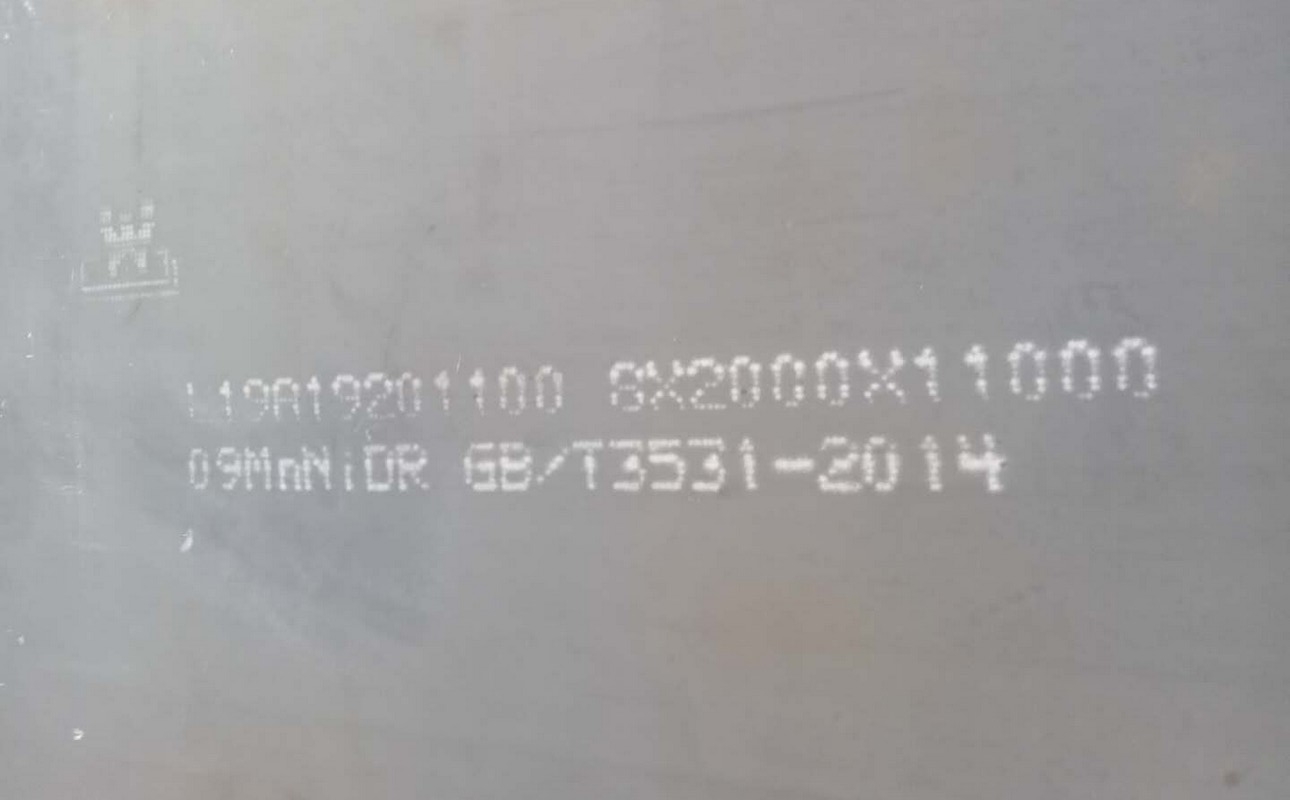

1、09MnNiDR钢板简介
09MnNiDR钢板是低温压力容器用钢板：“D”是低拼音的**个字母 ，“R”是容拼音的**个字母。
2、09MnNiDR钢板执行标准：GB/T 3531-2014
3、09MnNiDR钢板交货状态：正火或正火+回火 淬火+回火 －70度低温冲击。
4、09MnNiDR钢板探伤：
A、厚度大于20mm的正火或正火加回火状态交货钢板以及厚度大于16mm的淬火加回火状态交货的钢板供方应逐张进行超声检测。
B、其他厚度钢板经供需双方协商也可逐张进行超声检测
C、钢板超声波查验标准按GB/T2970或JB/T4730.3或GB/T28297执行，查验标准和合格级别在合同中注明。
5、09MnNiDR钢板化学成分
牌号 | C | Si | Mn | Ni | Mo | V | Nb | Alt | P | S |
09MnNiDR | ≤0.12 | 0.15-0.50 | 1.20-1.60 | 0.30-0.80 | — | — | ≤0.040 | ≥0.020 | ≤0.020 | ≤0.008 |
6、09MnNiDR钢板力学性能
牌号 | 交货状态 | 钢板厚度mm | 抗拉强度MPa | 屈服强度MPa | 断后伸长率A % | 试验温度/℃ | 冲击吸收能量/J | 弯曲试验 180° b=2a |
09MnNiDR | 正火或正火+回火 | 6-16 | 440-570 | 300 | 23 | -70 | 60 | D=2a |
16-36 | 430-560 | 280 | ||||||
36-60 | 430-560 | 270 | ||||||
60-120 | 420-550 | 260 |
7、09MnNiDR钢板质量说明
A、钢板表面不允许存在裂纹、气泡、结疤、折叠和夹杂等对使用有害的缺陷。钢板不得有分层。如有上述表面缺陷允许清理，清理深度从钢板实际尺寸玄奇，应不大于钢板厚度公差之半，并应保证清理处钢板的下限厚度，缺陷清理处应平滑无棱角。
B、其他缺陷允许存在，其深度从钢板实际尺寸算起，不得超过钢板厚度允许公差之半并应保证缺陷处钢板厚度不小于钢板允许*小厚度。
8、09MnNiDR钢板查验方法
钢板在成批查验的时分，每批09MnNiDR钢板由同一商标、同一炉号、同一厚度、同一热处理原则组成，每批重量不大于30T,单张重量逾越30T的钢板按张组批。
9、09MnNiDR钢板应用范围
09MnNiDR钢板主要运用于石油、化工设备脱乙烷塔、CO2吸收塔、中压闪蒸塔、冷却器、脱乙烷塔、再吸收塔、压缩机机壳、丙烷低温储罐制作等、石化设备、电站、锅炉等工作、用于制作反应器、换热器、分离器、球罐、油气罐、液化气罐、核能反应堆压力壳、锅炉汽包、液化石油汽瓶、水电站高压水管、水轮机蜗壳等设备及构件。
