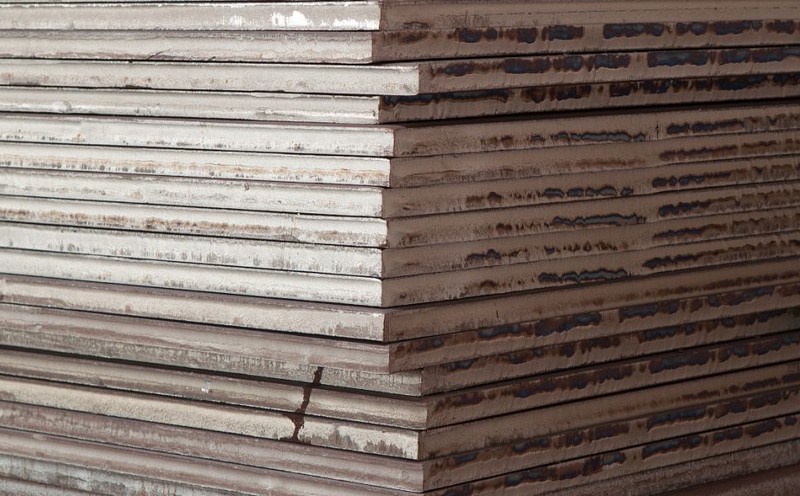

1、Q390GJE钢板简介
Q390GJE属于建筑结构用钢板,简称高建钢, 是低合金高强度钢。
牌号含义：Q是屈服首字母，390是屈服值，单位MPa，GJ是高建首字母缩写，钢板的质量等级为E级
2、Q390GJE钢板尺寸、外型、重量及允许偏差
Q390GJE钢板的尺寸、外型、重量及允许偏差应符合GB/T709的规定。厚度负偏差限定为—0.3mm。可以根据客户需求要求正偏差，需在合同中注明。钢板厚度可以达到120mm，更大厚度需要技术审批。
3、Q390GJE钢板执行标准：GB/T 19879-2015
4、Q390GJE钢板交货状态
Q390GJE钢板通常以控轧、正火、正火 回火、TMCP、TMCP 回火状态交货,钢板应切边交货
5、Q390GJE钢板化学成分
| 牌号 | C | Si | Mn | P | S | V | Nb | Ti | Als | Cr | Cu | Ni | Mo |
Q390GJE | ≤0.18 | ≤0.55 | ≤1.70 | ≤0.020 | ≤0.010 | ≤0.20 | ≤0.07 | ≤0.03 | ≥0.015 | ≤0.3 | ≤0.3 | ≤0.7 | ≤0.5 |
成分备注：Cr、Cu为残余元素；可用Alt**Als，此时Alt≥0.02；为改善性能，根据需要可添加Nb、V、Ti中一种或几种合金元素；V+Ti+Nb≤0.22。Ceq = C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15 Pcm=C+Si/30+(Mn+Cu+Cr)/20+Ni/60+Mo/15+V/10+5B
6、Q390GJE钢板力学性能
牌号 | 屈服强度ReL(N/mm2) | 抗拉强度Rm/(N/mm2) | 伸长率A% | 冲击功(纵向)Akv/J | 180弯曲试验d=弯心直径a=试样厚度 | 屈强比,不大于 | |||||
钢板厚度/mm | |||||||||||
6-16 | 16-50 | 50-100 | 100-150 | 温度℃ | 不小于 | 钢板厚度/mm | |||||
≤16 | >16 | ||||||||||
Q390GJE | ≥390 | 390-510 | 380-500 | 370-490 | 510-660 | ≥20 | -40 | 47 | d=2a | d=3a | 0.83 |
7、Q390GJE钢板Z向性能
当要求钢板具有厚度方向性能时，则在上述规定的牌号后分别加上代表厚度方向性能级别的符号Z15、Z25、Z35。钢板的尺寸、外形及允许偏差应符合GB/T-2006的规定，厚度允许偏差应符合GB/T-2006中B类的规定，根据需方要求经供需双方协议可供应GB/T-2006中C类的钢板。
8、Q390GJE钢板生产工艺
a、原料 (废钢、生铁和铁水)
b、电炉( 100吨电弧炉冶炼)、转炉
c、LF炉钢水精炼处理
d、VD或VOD炉钢水真空处理
e、模铸( 多种键型模铸线)或连铸(大型板坯连铸机)；(一钢锭 重熔处理50吨板坯式电渣炉)
f、加热(连续炉和均热炉)
g、钢板轧制( 4100和4200mm轧机)
h、钢板热处理(正火回火调质)
i、钢板切割检验
j、入库
9、Q390GJE钢板应用范围
Q390GJE系列钢板常是用来桥梁制造、工程修建及结构制造中，用处非常广泛。Q390GJE较早要使用于高层建筑、超高层建筑、大跨度体育场馆、机场、会展中心以及钢结构厂房等大型建筑工程。Q390GJE经过使用高建板能够极大的适应和支撑建筑结构向高层化和大跨度开展的方向，以减轻结构分量、下降制造成本、下降钢结构用材的厚度，提高其制造可靠性。
