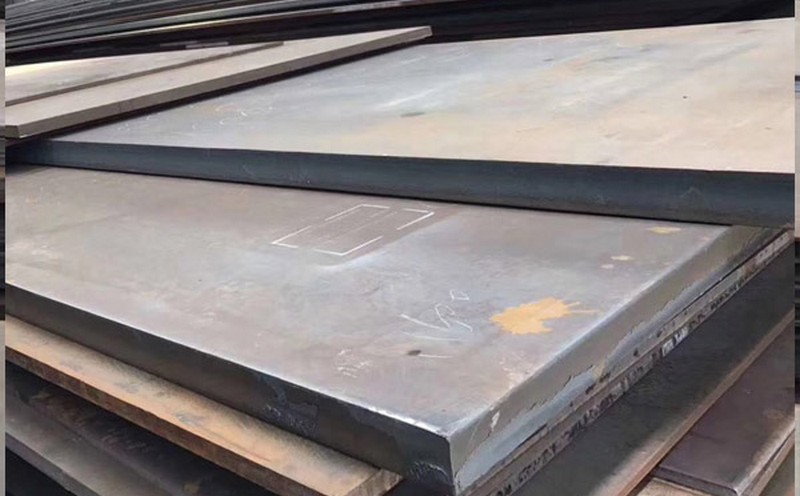

1、SHY685N钢板简介
SHY685N钢板是合金结构钢，国内舞阳钢厂可生产。SHY685N钢板具有较高的屈服强度、抗拉强度的特点，合金成分复杂。
2、SHY685N钢板执行标准：CNS 11109 G3224-2001 焊接结构用高屈服强度钢板
3、SHY685N钢板交货状态：调质（淬火加回火）
4、SHY685N钢板化学成分
牌号 | C | Si | Mn | P | S | Ni | Cr | Mo | Cu | V | B |
SHY685N | ≤0.18 | ≤0.55 | ≤1.5 | ≤0.030 | ≤0.025 | 0.3-1.5 | ≤0.8 | ≤0.6 | ≤0.5 | ≤0.10 | ≤0.005 |
成分备注：必要时可添加其他合金元素。Ceq = C+Mn/6+Si/24+Ni/40+Cr/5+Mo/4+V/14
5、SHY685N钢板力学性能
牌号 | 交货状态 | 厚度mm | 屈服强度MPa | 抗拉强度MPa | 伸长率A% | 冲击温度℃ | 冲击功J | 弯曲直径 | 弯曲角度 |
SHY685N | 调质 | 6-16 | ≥685 | 780-930 | ≥16 | -20 | ≥47 | 3a | 180 |
16-20 | ≥685 | 780-930 | ≥24 | ||||||
20-32 | ≥685 | 780-930 | ≥16 | ||||||
32-50 | ≥685 | 780-930 | ≥16 | 4a | |||||
50-100 | ≥665 | 760-910 | ≥16 |
6、SHY685N钢板焊后热处理
SHY685N钢焊后为了消除焊缝中的氢，防止产生冷裂纹，应进行后热处理。后热温度为250保温2h,加热范围及测温方法同预热。
按DL5017-93、GB10854-89标准焊后进行外观检查；焊缝焊完后48小时按射线标准JISZ3104和超声波标准GB/T11345-89进行探伤。探伤比例：超声波探伤*%，射线探伤纵缝25%以上，环缝10%以上。
7、SHY685N钢板应用范围
SHY685N适用于锅炉、压力容器、高压设备及其他结构物所使用的具有**焊接性的钢板。
