1、Q245R、Q245R（HIC）、Q245R(R-HIC)钢板详情：
锅炉压力容器板是钢板中的一大类－－锅炉板，例如：Q245R。
字母Q：“屈”汉语拼音首位字母。
数字245：屈服强度值。
字母R：“容”汉语拼音首位字母。
Q245R具有特殊的成分与性能，Q245R主要用于做压力容器使用，针对用途，温度，耐腐的不同，所应该选用的容器板材质，也不尽相同。
Q245R(HIC)是做了抗氢致开裂检验的Q245R容器板
Q245R(R-HIC)是在Q245R(HIC)的基础上又加做了SSCC检验，即硫化物应力腐蚀检验。
2、Q245R、Q245R（HIC）、Q245R(R-HIC)压力容器用钢：
用于制造石油化工、气体分离和气体储运等设备的压力容器的钢。要求具有足够的强度和韧性、**的焊接性能和冷热加工性能。常用的钢主要是低合金高强度钢和碳素钢。

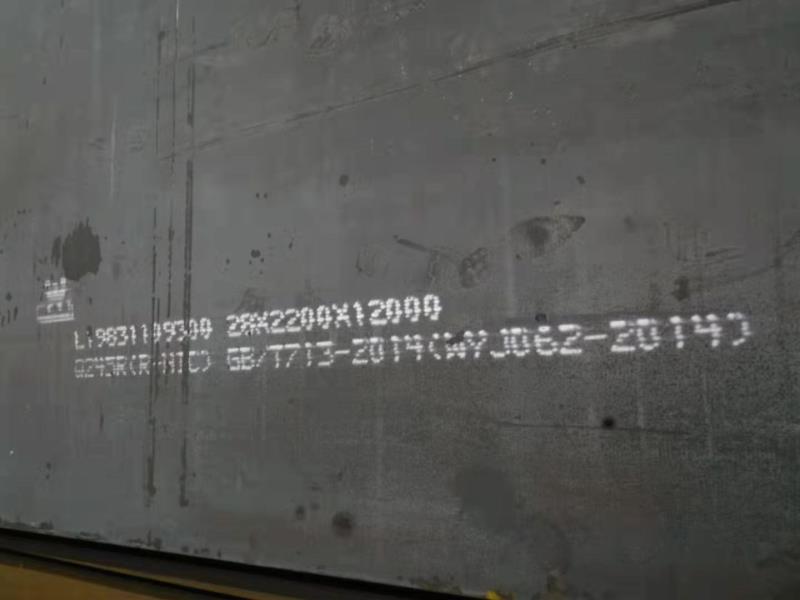

3、Q245R、Q245R（HIC）、Q245R(R-HIC)的包装、标志、质量证明书：钢板的包装、标志、质量证明书应符合GB/T 247的规定。
4、Q245R、Q245R（HIC）、Q245R(R-HIC)钢板交货状态：
Q245R一般的热处理是热轧、控轧、正火，探伤有一探、二探、三探，冲击温度有常温、0°C,-20，如有特殊要求还需加做Z15、Z25、Z35等Z向性能试验。Q245R(HIC)、Q245R（R-HIC）还需控制P、S含量以及X系数。
5、Q245R新旧牌号对比：
20R\20G是以前的工艺标准是：GB6654、GB713-86,Q245R是现在的新牌号，标准是：GB/T713-2014。二者其实是一样的材质，仅仅是名称不一样。
6、Q245R、Q245R（HIC）、Q245R(R-HIC)钢板化学成分：
Q245R化学成分
牌号 | C | Si | Mn | P | S | Alt |
Q245R | ≤0.20 | ≤0.35 | 0.50-1.00 | ≤0.025 | ≤0.015 | ≥0.020 |
Q245R(HIC)与Q245R(R-HIC)化学成分
牌号 | 分析 | C | Si | Mn | AL | Ca | O | CE** |
Q245R(HIC)与Q245R（R-HIC） | 熔炼分析 | ≤0.20 | ≤0.35 | 0.50-1.00 | ≥0.020 | 0.0015-0.0030 | ≤0.004 | ≤0.36 |
成品分析 | ≤0.40 | 0.45-1.05 |
PS：具体化学成分应在钢厂材质书中注明。
7、Q245R、Q245R（HIC）、Q245R(R-HIC)钢板力学性能和工艺性能：
Q245R力学性能
钢板厚度/mm | 抗拉强度R/(N/mm2) | 屈服强度R/(N/mm2) | 伸长率A/% | 温度/℃ | 冲击吸收能量KV2/J | 180°弯曲试验 弯曲直径（b≥35mm） |
8-16 | 400-520 | ≥245 | ≥25 | 0 | ≥31 | d=1.5a |
>16-36 | 400-520 | ≥235 | ≥25 | 0 | ≥31 | d=1.5a |
>36-60 | 400-520 | ≥225 | ≥25 | 0 | ≥31 | d=1.5a |
>60-100 | 390-510 | ≥205 | ≥24 | 0 | ≥31 | d=2a |
>100-150 | 380-500 | ≥185 | ≥24 | 0 | ≥31 | d=2a |
Q245R（HIC）与Q245R（R-HIC）钢板力学性能
钢种 | 厚度 | ReL | Rm | A | 冲击温度 | 冲击值 | 180°弯曲试验 | 厚度方向性能ψZ（%） | |
(mm) | MPa | MPa | % | ℃ | J | b=2a | 平均值 | 单个值 | |
Q245R(HIC）与Q245R(R-HIC) | 8-16 | ≥245 | 400-520 | ≥25 | -20 | 均值≥34单值≥24 | d=1.5a | ≥35 | ≥25 |
>16-36 | ≥235 | ||||||||
>36-60 | ≥225 | ||||||||
>60-100 | ≥205 | 390~510 | ≥24 | d=2a | |||||
>100-150 | ≥185 | 380-500 | |||||||
PS：具体力学性能应在钢厂材质书中注明。
8、Q245R、Q245R（HIC）、Q245R(R-HIC)钢板应用前景：
Q245R主要用于石油石化行业、化工设备制造企业、锅炉和压力容器制造企业等，主要用于制作反应器、换热器、分离器、球罐、油气罐、液化气罐、核能反应堆压力壳、液化石油汽瓶、水轮机蜗壳，由于石油化工、煤转化、核电、汽轮机缸体等。
其中腐蚀介质复杂的大型设备如：水洗塔、第二变换炉、焦炭塔、脱硫槽、转化气余热锅炉、甲烷化炉、反应器、再生器、加氢反应器、甲烷化加热器、转化气蒸汽发生器等设备及构件建设制造项目中大量使用Q245R（HIC）和Q245R(R-HIC)钢板。
9、Q245R（HIC）、Q245R(R-HIC)钢板的区别：
Q245R（HIC）只做了一个实验：HIC,即抗氢致开裂实验
Q245R(R-HIC)做了两个实验: HIC,即抗氢致开裂实验;SSCC抗硫化物应力腐蚀实验。
